Пациент получает результат на диске и, открыв его дома, часто не понимает, что видит: папка с десятками файлов, серые квадраты, которые листаются, и несколько непонятных картинок. Разберём, что именно лежит на диске и как отличать одни изображения от других.
Что лежит на диске
На диске два набора файлов:
- DICOM — папка с файлами исследования: по одному файлу на каждый срез. Это рабочий формат врача, его открывают специальной программой. Что это за формат — в статье «что такое DICOM»;
- JPEG — обычные картинки: несколько проекций и общий вид. Их можно открыть на любом устройстве, посмотреть самому или отправить в мессенджере.
Иногда на диск дополнительно записывают программу просмотра — тогда для DICOM ничего устанавливать не нужно.
Какие изображения бывают

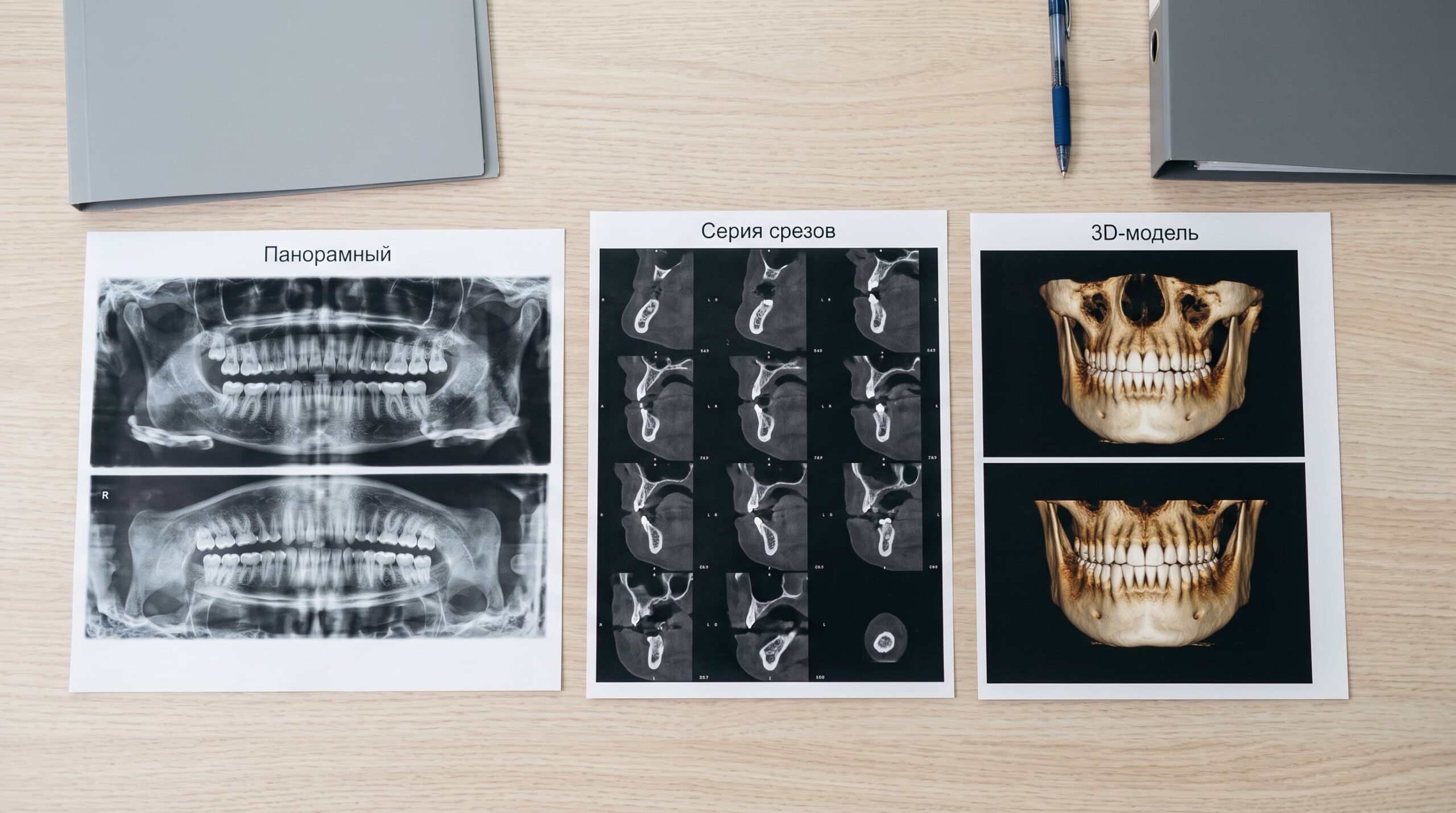

Один и тот же объём данных программа показывает по-разному. Пациенту полезно различать четыре вида:
- 3D-модель — объёмное изображение челюсти, которое можно поворачивать. Самое узнаваемое: выглядит как «челюсть из серого пластика»;
- серия срезов — те самые серые квадраты. Каждый срез — тонкий «ломтик» на определённой глубине, их листают один за другим;
- панорама (ОПТГ) — развёртка всего зубного ряда в одну полосу. Что показывает такой снимок — в статье «панорамный снимок зубов»;
- ТРГ — боковой снимок черепа в профиль, его чаще назначают ортодонты.
Если на диске и КТ, и панорама, они дополняют друг друга: панорама даёт общую картину, КТ — детали в объёме.
Почему срезы серые и что означают светлые пятна
Изображение строится по плотности тканей: чем плотнее ткань, тем светлее она выглядит. Эмаль и кость — светлые, воздух и мягкие ткани — тёмные, металл — самый яркий.
Рядом с коронками, имплантами или брекетами видны полосы — это артефакты от металла, а не дефект снимка. Врач учитывает их при чтении, а иногда смотрит область в другой проекции. Подробнее о проекциях и настройках — в статье «что означают срезы и окна на КТ-снимке».
Что можно понять самому, а что нет
Без подготовки на снимке обычно различимы зубы и корни, импланты, нижнечелюстной канал в виде светлой дорожки и тёмные полости пазух. Понять по картинке, есть ли трещина корня, киста или воспаление, и тем более поставить диагноз — нельзя: для этого нужны измерения и осмотр.
Поэтому снимок имеет смысл просто передать врачу: он откроет DICOM в своей программе и посмотрит то, что нужно для лечения. Если врач принимает в другом месте, файлы передают ссылкой — как это сделать, описано в статье «как отправить снимок КТ врачу».
Частые вопросы
Сколько файлов должно быть на диске?
В папке DICOM — сотни файлов: по одному на каждый срез. Это нормально: чем больше срезов, тем подробнее исследование. Отдельно лежат несколько JPEG для быстрого просмотра.
Можно ли посмотреть снимок на телефоне?
JPEG откроется на любом телефоне. Для DICOM на смартфоне нужна специальная программа, и просмотр на маленьком экране малоинформативен — этот формат рассчитан на рабочую станцию врача.
Диск не открывается — что делать?
Обратитесь в центр, где делали снимок: по вашему запросу проверят, сохранилась ли копия, и восстановят её, если она есть. Надёжнее хранить диск у себя и сделать резервную копию файлов.
Хватит ли JPEG, если врач просит снимок?
Для планирования лечения нужен DICOM: только в нём доступны измерения и просмотр срезов. JPEG подойдёт для предварительного знакомства или если врач прямо попросил картинку.
