Открыв диск с КТ, пациент обычно видит набор серых квадратов, которые листаются, и несколько окон с непонятными подписями. Читать снимок как рентгенолог не требуется — этим занимается врач. Но понимать, что именно вы смотрите, полезно: так проще задать вопросы на приёме и понять объяснения.
Из чего состоит снимок
КТ — это не одна картинка, а серия срезов: аппарат делает множество снимков под разными углами, а программа собирает из них объём. В папке на диске лежат файлы формата DICOM — по одному на срез. Что это за формат и чем он отличается от JPEG, разобрано в статье «что такое DICOM».

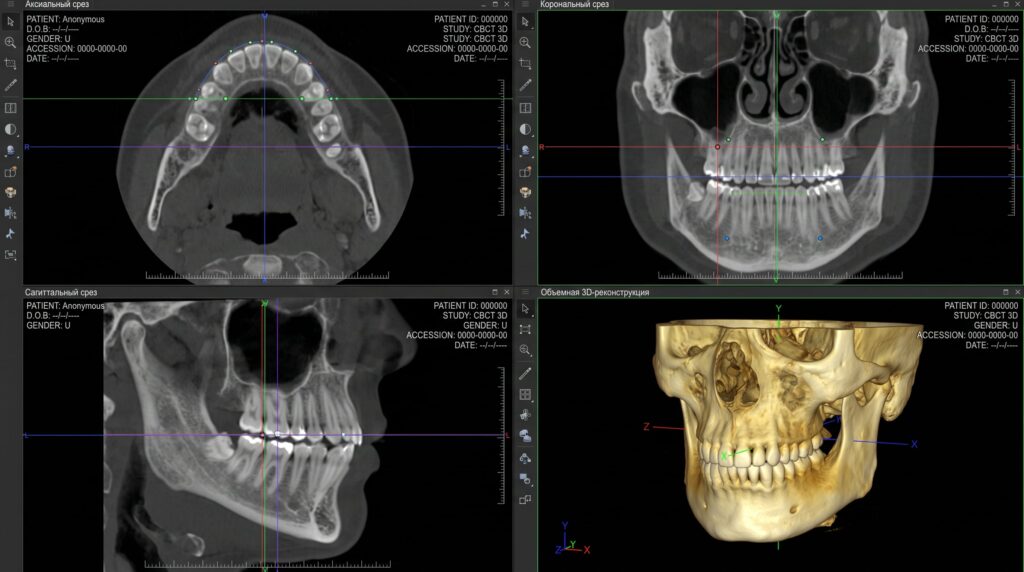

В программе просмотра один и тот же объём показывают в нескольких видах:
- аксиальный — вид сверху, как если бы вы смотрели на зубной ряд со стороны нёба;
- коронарный — вид спереди, «с лица»;
- сагиттальный — вид сбоку, в профиль;
- 3D-модель — объёмная реконструкция, которую можно поворачивать.
Срезы можно листать: на каждом следующий «шаг» вглубь. Именно так врач проходит всю зону съёмки послойно — в этом главное отличие томографии от обычного снимка, где изображение одно и структуры накладываются друг на друга.
Что такое «окна» и почему картинка меняется
Ткани различаются по плотности, и программа умеет показывать их с разным контрастом. Набор настроек яркости и контраста называют окном: в «костном» окне хорошо видно кость и зубы, в «мягкотканном» — слизистую, мышцы, содержимое пазух. Поэтому одна и та же область на разных настройках выглядит по-разному, и это нормально.
Если двигать ползунки яркости самостоятельно, изображение будет темнеть или светлеть — но интерпретация от этого не появится: значение имеет не картинка, а измерения и клиническая картина.
Что бывает видно даже без подготовки
Даже не имея опыта, на снимке обычно можно различить:
- отдельные зубы и их корни — в аксиальной проекции они идут «грядкой»;
- импланты и металлические конструкции — они дают яркие полосы;
- нижнечелюстной канал в виде светлой дорожки в толще кости;
- верхнечелюстные пазухи — тёмные полости над верхними зубами;
- явные пустоты в кости — например, крупные кисты.
Чего по картинке не определить: точные размеры образования, его отношение к соседним структурам, наличие трещины корня, состояние канала, качество пломбировки. Это оценивается измерениями и в сравнении с клинической картиной.
Что означает яркость и артефакты
Светлые участки — плотные ткани: эмаль, кость, металл. Тёмные — воздух, жидкость, мягкие ткани. Металл на снимке выглядит ярче всего и даёт вокруг себя полосы — артефакты. Из-за них рядом с коронками, имплантами или брекетами часть изображения может быть «засвечена».
Это не ошибка аппарата, а физика метода. Врач учитывает артефакты при чтении и при необходимости смотрит область в другой проекции. Иногда врач просит сделать снимок повторно в другом режиме — например, чтобы уменьшить влияние металла.
Как открыть файл на компьютере
Для просмотра нужна программа-просмотрщик DICOM: часть из них бесплатные, часть платные. Перед установкой проверяйте условия на сайте разработчика. Пошаговый разбор программ — в статье «что такое DICOM».
Если цель — показать снимок врачу, а не рассматривать самому, диск можно просто отнести на приём. Когда врач принимает в другом месте, файлы передают ссылкой на облако — способы описаны в статье «как отправить снимок КТ врачу».
Какие вопросы задать врачу
Разговор на приёме полезнее самостоятельного разглядывания срезов. Имеет смысл спросить: что видно на снимке в целом; есть ли изменения, которых не было на прошлом исследовании; нужны ли измерения и как они влияют на план лечения; понадобится ли повторный снимок и когда.
Если снимок делали в нашем центре, а вопросы остались — позвоните, администратор подскажет, как передать файлы лечащему врачу.
Частые вопросы
Обязательно ли пациенту уметь читать КТ-снимок?
Нет. КТ — рабочий инструмент врача: он делает измерения и сопоставляет их с осмотром. Пациенту достаточно понимать, что находится на снимке и какие вопросы задать.
Почему на снимке видны полосы возле коронок и имплантов?
Это артефакты от металла. Они не означают ошибку исследования: врач учитывает их и при необходимости смотрит область в другой проекции.
Можно ли по снимку поставить диагноз самому?
Нет. Изображение нужно интерпретировать вместе с осмотром и данными измерений — это делает врач. Самостоятельные выводы по картинке часто ошибочны.
